Puna čelična jednokrilna vrata - skrivena spojnica
Puna čelična jednokrilna vrata sa skrivenom spojnicom pružaju glatku završnu obradu bez vidljivih spojeva, zadržavajući sve prednosti protupožarne sigurnosti i estetske prilagodljivosti.
Šifra proizvoda
FSD-1-HH
Dostupne boje
Sve boje iz RAL karte
Tehnički podaci
Konstrukcija
- Pocinčani čelični lim
- Moguća izrada od inoxa
- Krilo vrata: debljina lima 1,0 mm
- Dovratnik vrata: debljina lima 1,5 mm
- Izrada vrata na mjeru, max. dimenzije krila 1265 mm x 2480 mm (B x H)
Dizajn
| Razred otpornosti na požar | EI 30 / EI 60 |
| Neostakljena | FSD – 1 - HH |
| Ostakljena | FSD – 1 – S - HH |
Mogućnosti površinske obrade
- Pocinčano – neobrađeno
- Inox - neobrađeno
- Plastificirano u svim RAL bojama
- Furnirano vratno krilo
Brtve
- Gumena brtva – trostrano
- Guma – ekspandirajuća
- U podu bez brtve – standardno
- S brtvom – padajuća brtva
Standardna oprema
- Protupožarna brava - standardna (EN 12209)
- Mogućnost ugradnje opreme s panik funkcijom (EN1 179 i EN 1125)
- Skrivena spojnica od inoxa
- Kvaka protupožarnih vrata s okruglom rozetom
- Cilindar s tri ključa s okruglom rozetom cilindra
- Hidraulični zatvarač za protupožarna vrata (prema EN 1154)
Tip ugradnje
Suha ugradnja
Debljina krila
74 mm
Masa krila i stakla
- Krilo EI30 cca. 35 kg/m²*
- Krilo EI60 cca. 35 kg/m²*
- Staklo EI30 cca. 35 kg/m²
- Staklo EI60 cca. 35 kg/m²
* istaknuta masa odnosi se na puna čelična neostakljena vrata

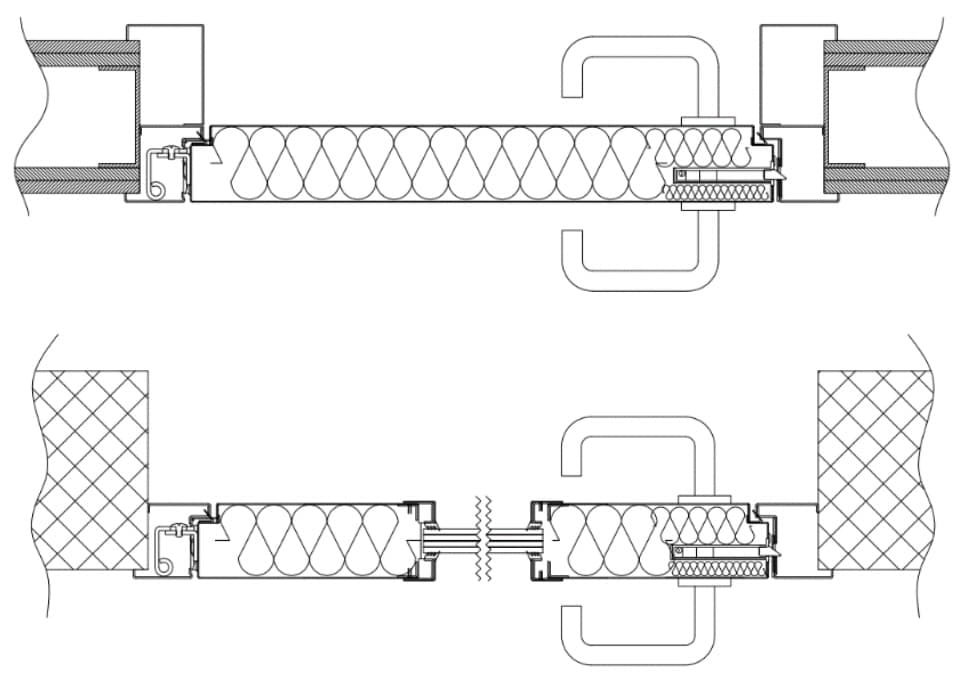

Presjek krila i dovratnika

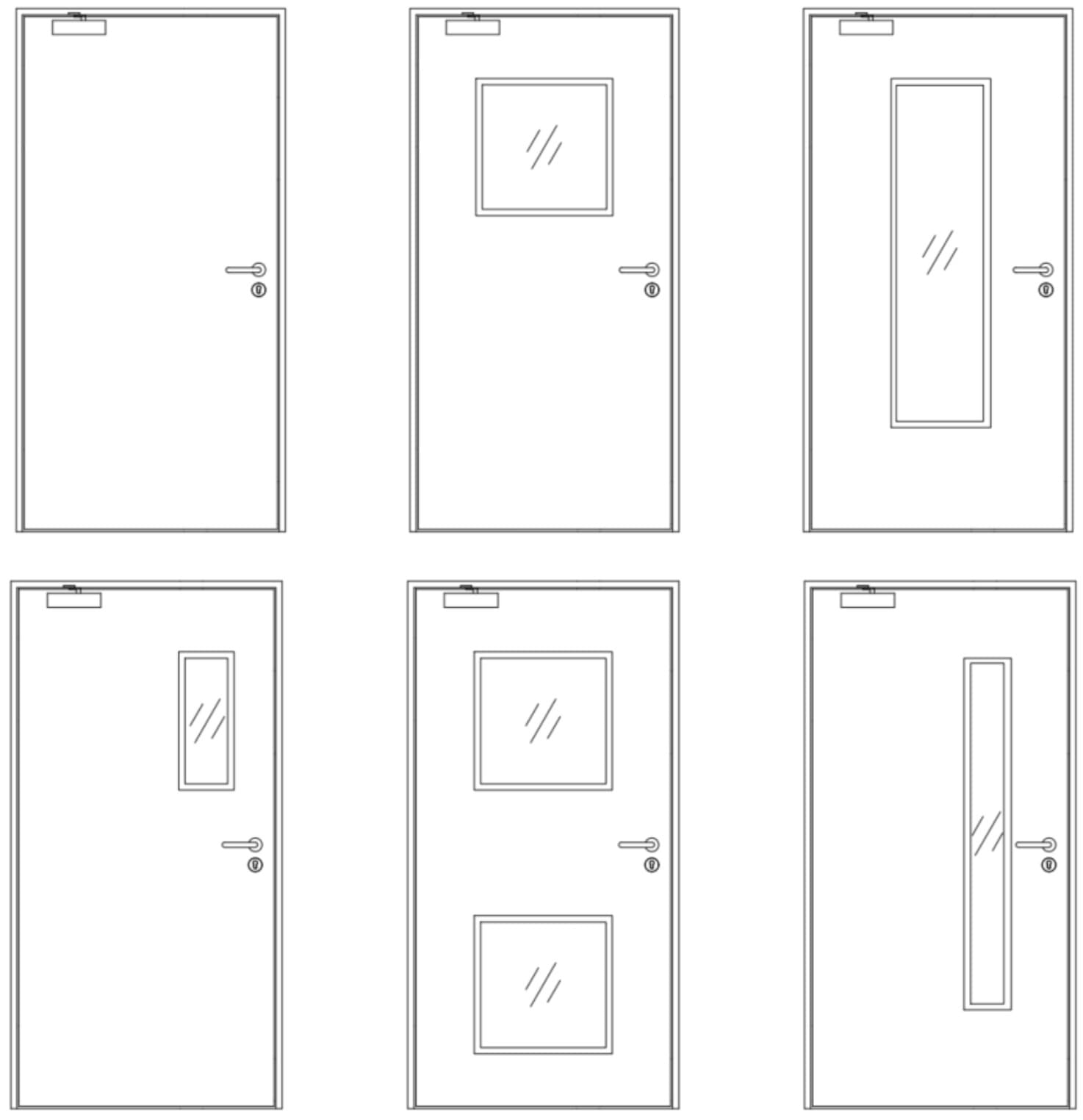

Primjeri izvedbe vrata
